产品概述

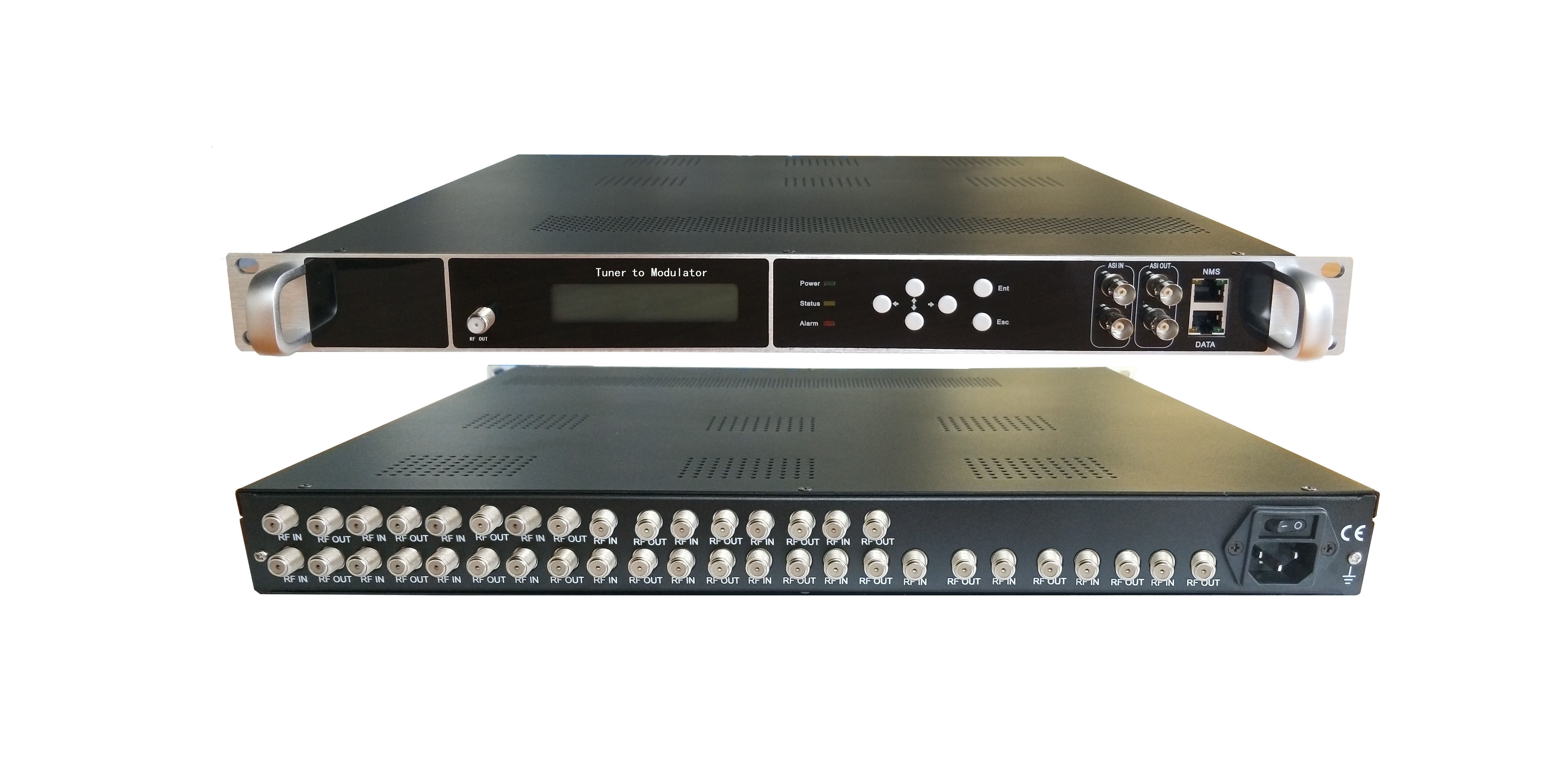

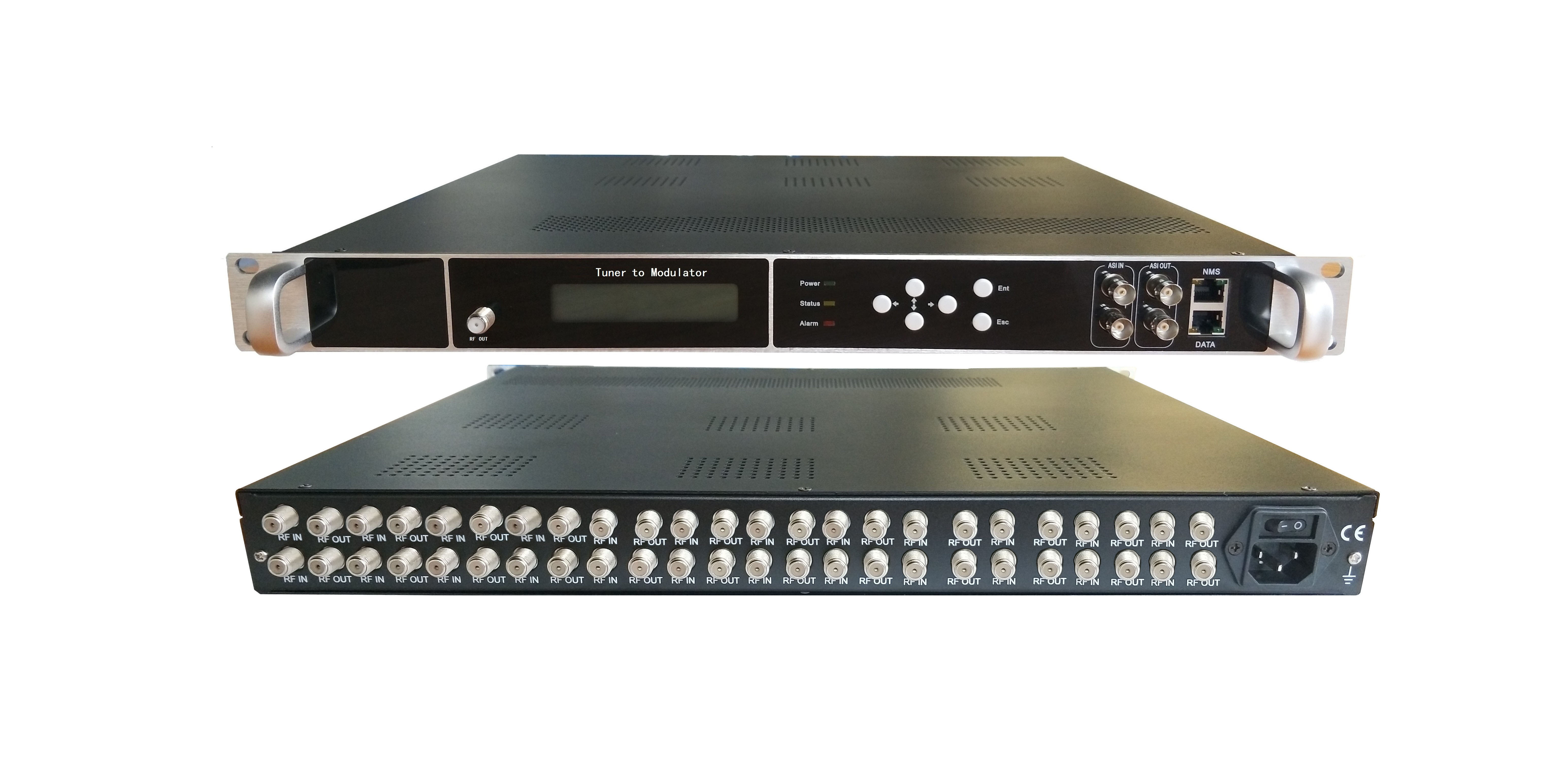

20/24路转调制器是一款专业的高集成度设备,包括调谐器解调,多路复用和调制。它支持4/8tuner输入(支持不同类型的调谐器DVB-S2 / DVB-C / DVB-T / ATSC / DTMBT / ISDBT作为输入),1000M IP输入,4 RF(8RF )输出(ATSC,ISDBT,DVB-C / -T),5 MPTS输出和SPTS输出。总而言之,其高集成度和高性价比设计使该器件广泛用于各种数字分配系统,例如有线电视数字前端,数字电视广播等。
主要特点
1. 20/24路tuner输入(DVB-S2 / DVB-C / DVB-T / ATSC / ISDBT / DTMBT)
2.通过UDP和RTP协议(MPTS和SPTS)输出1000M IP
3.支持不同类型的调谐器(DVB-S2,DVB-C,DVB-T,ATSC,DTMBT,ISDBT等)输入,或混合使用(例如同时使用4dvb-t和4 ATSC输入)最多8个调谐器作为输入
4. 4 RF(8RF)输出(ATSC,ISDBT,DTMBT,DVB-C / -T)
5. 2个ASI输入
6. 2 ASI独立输出(可选)作为5MPTS的副本
7.支持“空PKT过滤器”功能
8.支持PID重新映射/ PCR精确调整
9. LCD,按键功能
10.通过网络管理进行控制,并通过网络轻松进行更新
技术指标
输入 | 20/24路tuner输入+2ASI输入+1000M IP 输入 | |
复用 | 输入通道 | 24 路tuner输入+2路ASI输入,20路Tuner+2路ASI+2路IP, 24路Tuner+2路ASI+2路IP,20路Tuner+2路ASI+4路IP |
输出通道 | 4 RF输出 | |
PID重映射 | 180(每通道),手动或自动 | |
自动生成PSI/SI表 | ||
加扰 | 同密CA数 | 4 |
标准 | ETSI 101 197、 ETSI 103 197 | |
连接类型 | 本地/远程连接 | |
调制 | QAM通道 | 4 |
标准 | EN300 429、ITU-T J.83A/B/C | |
符号率 | 5.0Msps~9.0Msps,1ksps步进 | |
星座 | 16QAM、32QAM、64QAM、128QAM、256QAM | |
FEC | RS(204, 188) | |
IP输出 | 1000Mbps,RJ45 UDP协议,4路MPTS | |
RF输出 | 接口类型 | F头,75Ω阻抗 |
频率范围 | 30~1000MHz,1kHz步进 | |
输出电平 | -20dBm~0dBm(每个QAM载波), 0.1dB步进 | |
MER | ≥40db | |
ACLR | -55dBC | |
系统 | 支持液晶显示(LCD),按键操作,web网络管理 | |
中文/英文操作界面 | ||
支持网络升级 | ||
通用 | 尺寸(长x宽x高) | 482mm×285mm×44mm |
重量 | 3.5kg | |
温度范围 | 0~45℃(工作) ; -20~80℃(存储) | |
电源需求 | AC 100~240V,50/60Hz | |
功耗 | <25W |
